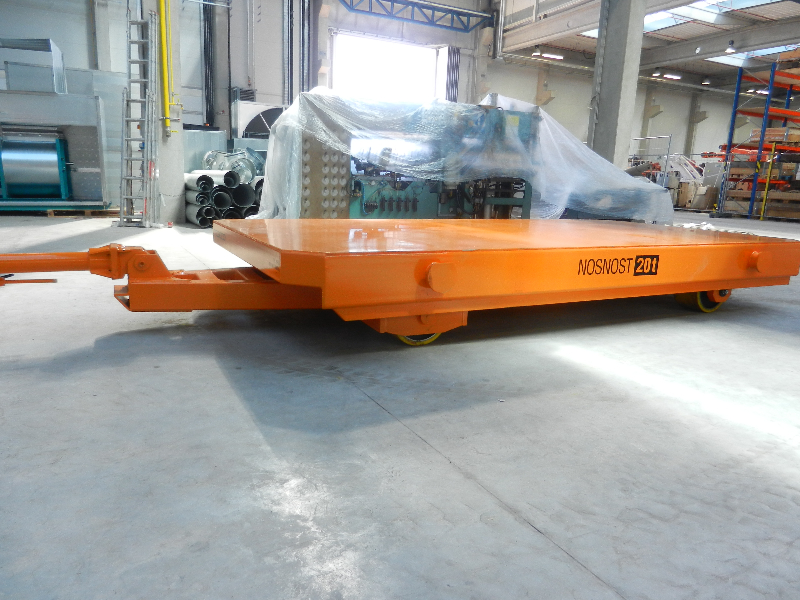

KV - kolový vlečný vůz

KV - kolový vlečný vůz

Oblast využití

Manipulační plošiny na kolech bez nivelace podvozku se používají zejména pro mezi halový transport mezi pracovišti nebo převozu břemen od 5-20 tun mezi halou a venkovním skladištěm. Užitná rychlost je do 100m/min. Většinou jsou vlečeny za velkými ještěrkami, které garantují brzdnou vzdálenost. Nevýhodou je omezení prostoru pohybu. Výhodou je uzpůsobení pro velmi nízké teploty a korozívní prostředí. Takže vozy mohou být zaparkovány vně.

Vyráběné modely

Akumulátorové vozy se vyrábí v následujících modelech. Tuto řadu je možné libovolně rozšířit dle požadavků zákazníka.

TYPNOSNOST [T]STANDARTNÍ VELIKOST PLATFORMY [MM] ŠÍŘKA X DÉLKA
KV 10 2000 x 3000
KV 20 2000 x 4000

Technický popis

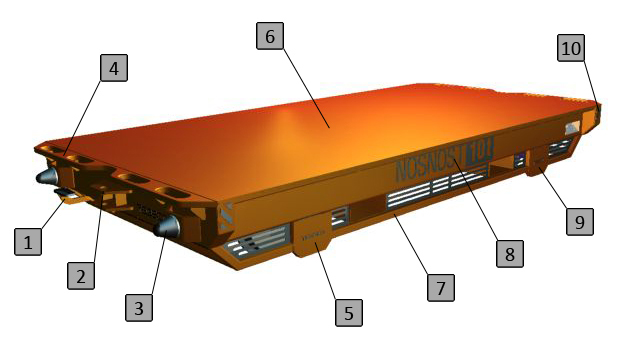

Obrázek technického popisu

  1. Brzdicí pedál
  2. Připojovací čep
  3. Dorazy
  4. Úchytné body pro ruční tlačení
  5. Bržděná náprava
  6. Podlážka
  7. Ochranný rám
  8. Popisy
  9. Náprava
  10. Ochranný prvek vnějšího obrysu

Každý vůz je vybaven 1 řiditelnou nápravou a jednou pevnou nápravou. Základní technický popis můžeme vidět na obr.3. Každý vůz je z hlediska bezpečnosti vybaven pasivní sadou prvků.

Pasivní sada prvků jako jsou ochranné rámy kolem vozu a barevné rozlišení částí vozu přispívají ke zvýšení bezpečnosti provozu.

Konstruktéři vývojového oddělení garantují všechny parametry zařízení, platných dle aktuálních norem EU a Rusku. Konstruktéři vývojového oddělení garantují všechny parametry zařízení, platných dle aktuálních norem EU a Rusku. V případě prodeje do jiných teritorií se ve spolupráci s TUV SUD plnění aktuální normy pro danou zemi. Součástí dodávky je manuál v příslušném jazyce včetně prohlášení o shodě.

Technické parametry

PARAMETRHODNOTA
Délka [mm] Viz tabulka vyráběných modelů
Šířka [mm] Viz tabulka vyráběných modelů
Výška [mm] Od 300 do 550
Povrchová úprava PUR barva
Horní podlážka Plech, plywood potažený gumou
Příslušenství I Otočný stůl, aretovací čepy pro zakládání břemen, oje, klanice
Příslušenství II Kola bantamová, polyuretanová, poliamidová

Přednosti

  • snadná manipulace a jednoduché ovládání
  • nízké provozní náklady
  • vysoká bezpečnost –  pasivní
  • minimální rozložení břemene
  • tuhá konstrukce
  • vysoká životnost

Certifikace a dokumentace

  • Prohlášení o shodě
  • Garanční karta
  • Manuál pro údržbu a obsluhu

Všechny vozy jsou navrhovány podle platných norem EU.

Příslušenství

  • Mechanické
    • Oje
    • Klanice
    • Aretovací čepy pro přesné zakládání břemene
    • Otočný stůl
    • Protiskluzová podlážka
