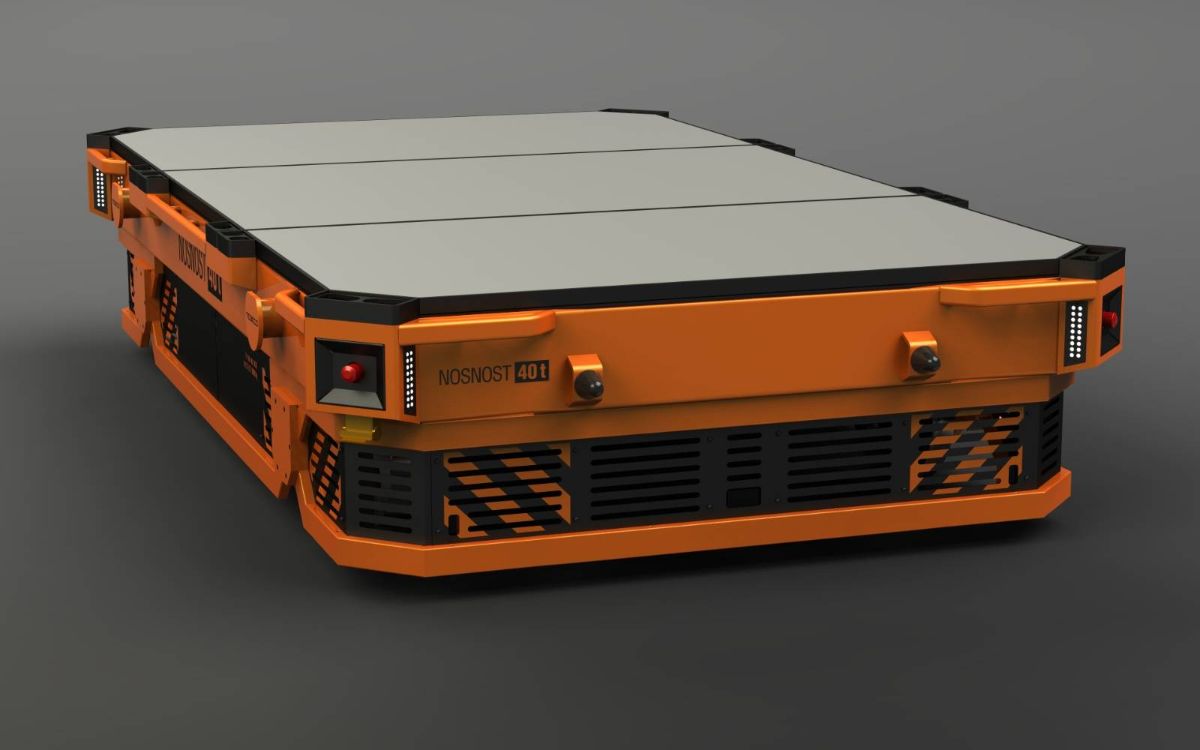

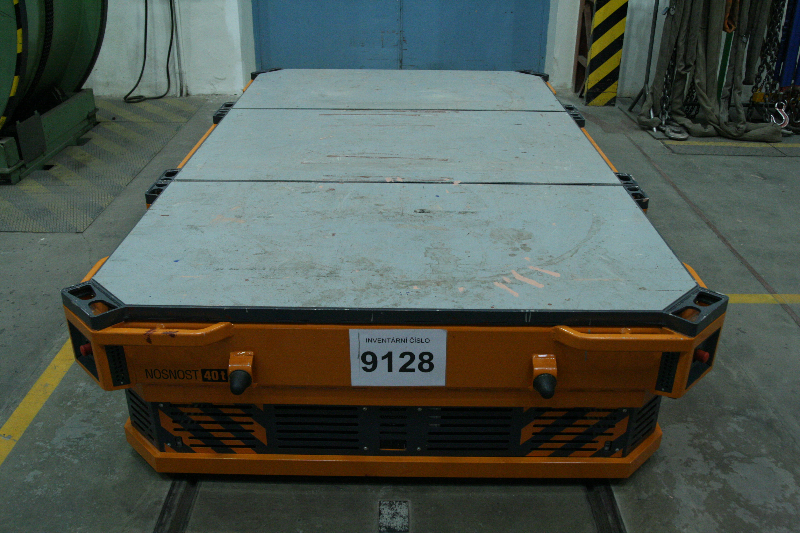

AV - akumulátorový kolejový vůz

AV - akumulátorový kolejový vůz

Oblast využití

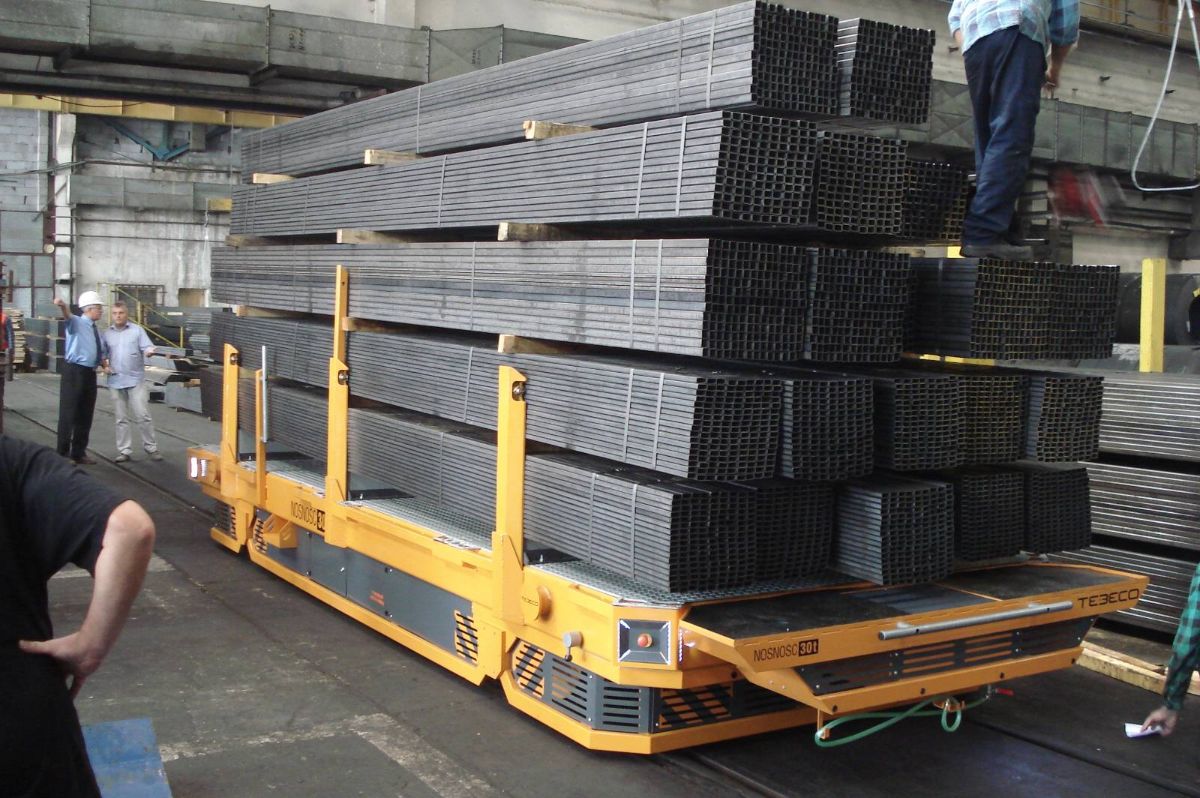

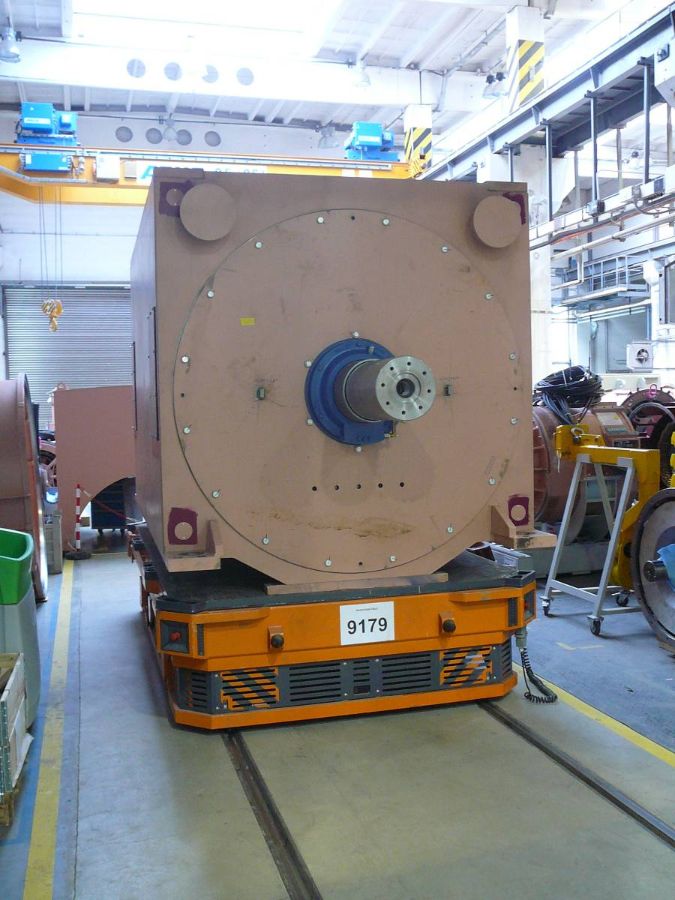

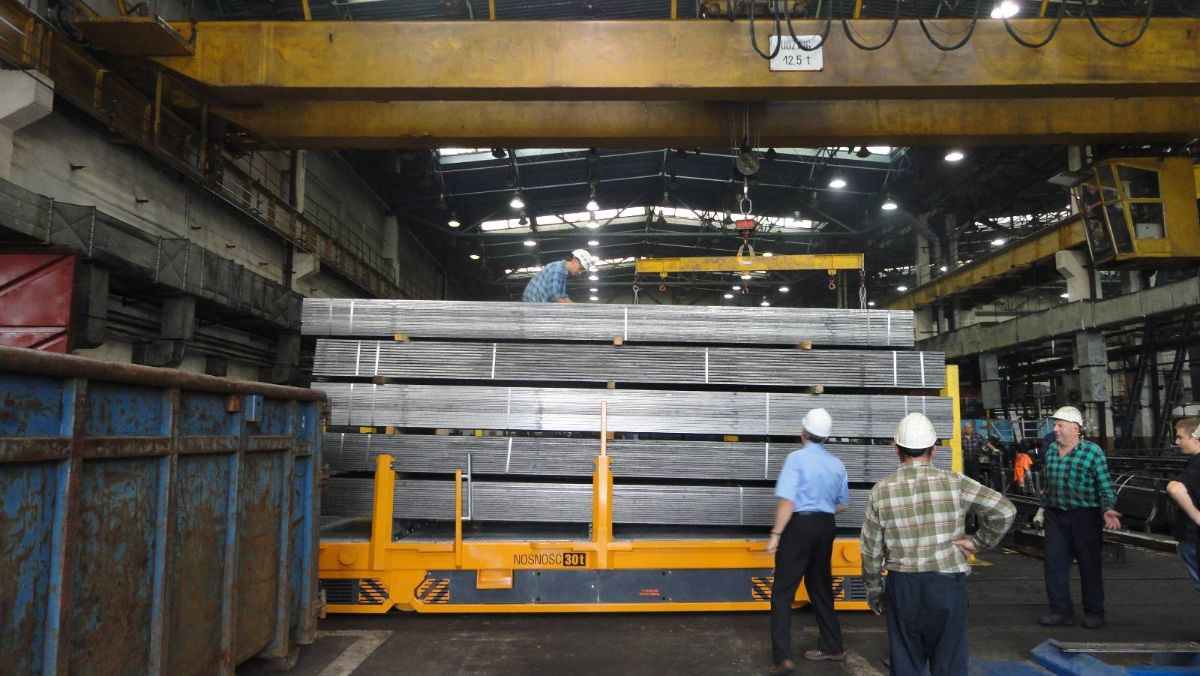

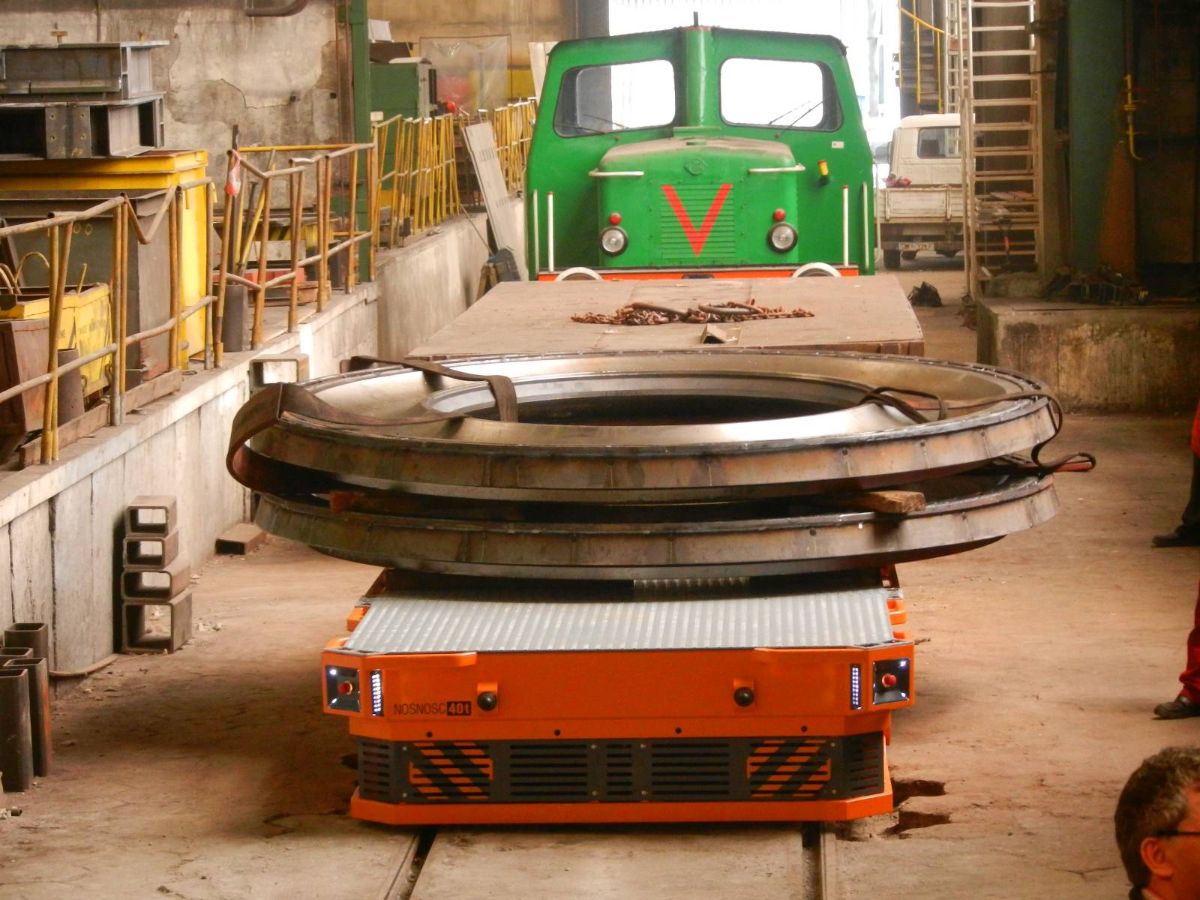

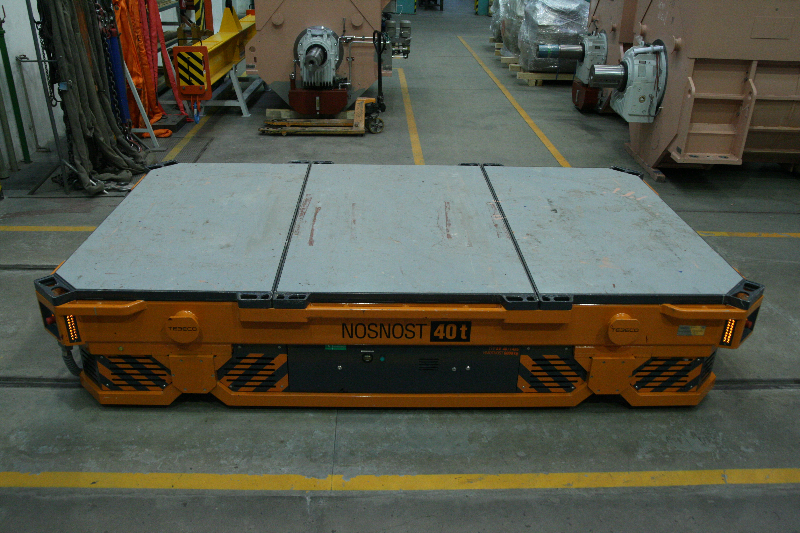

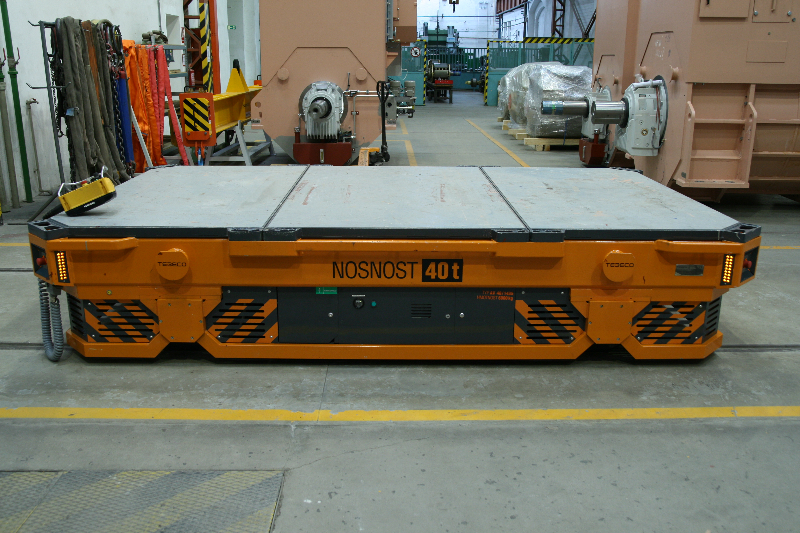

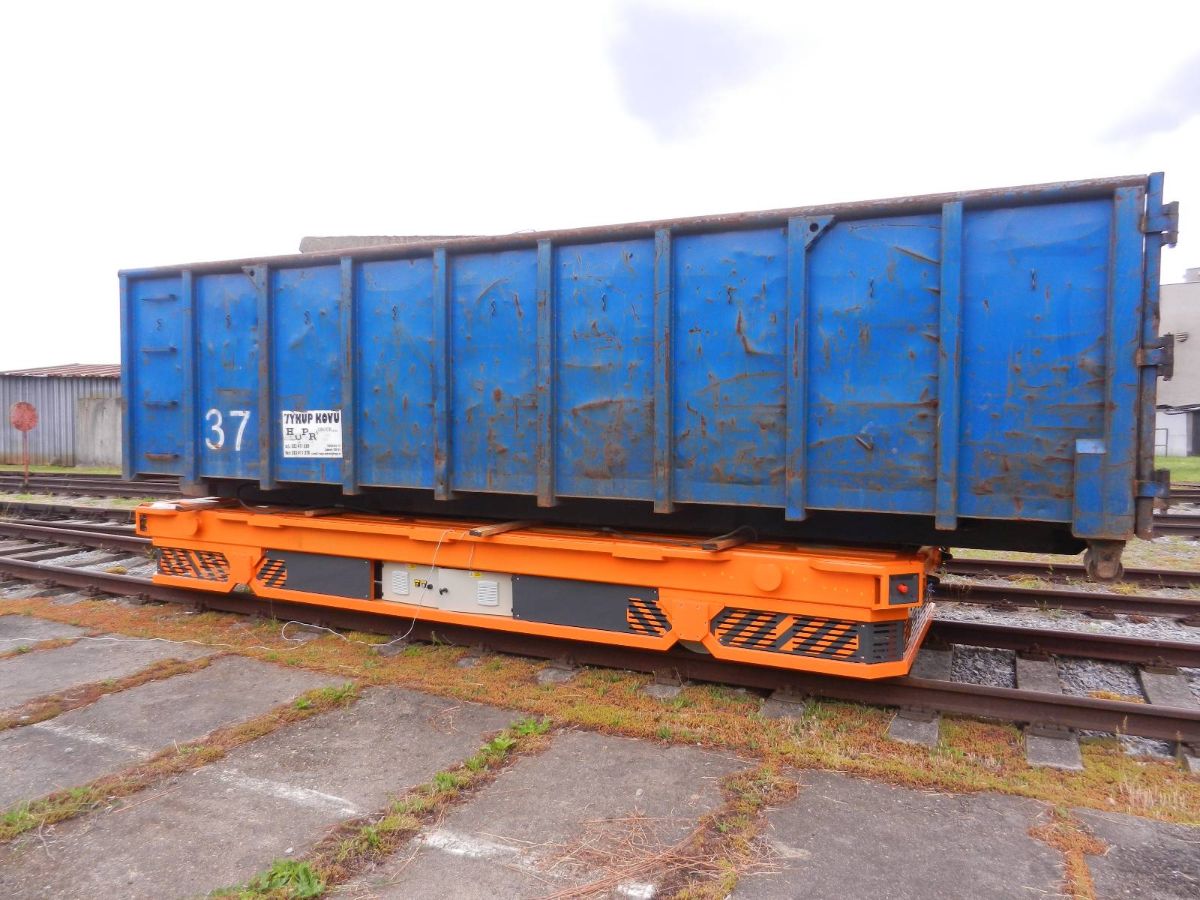

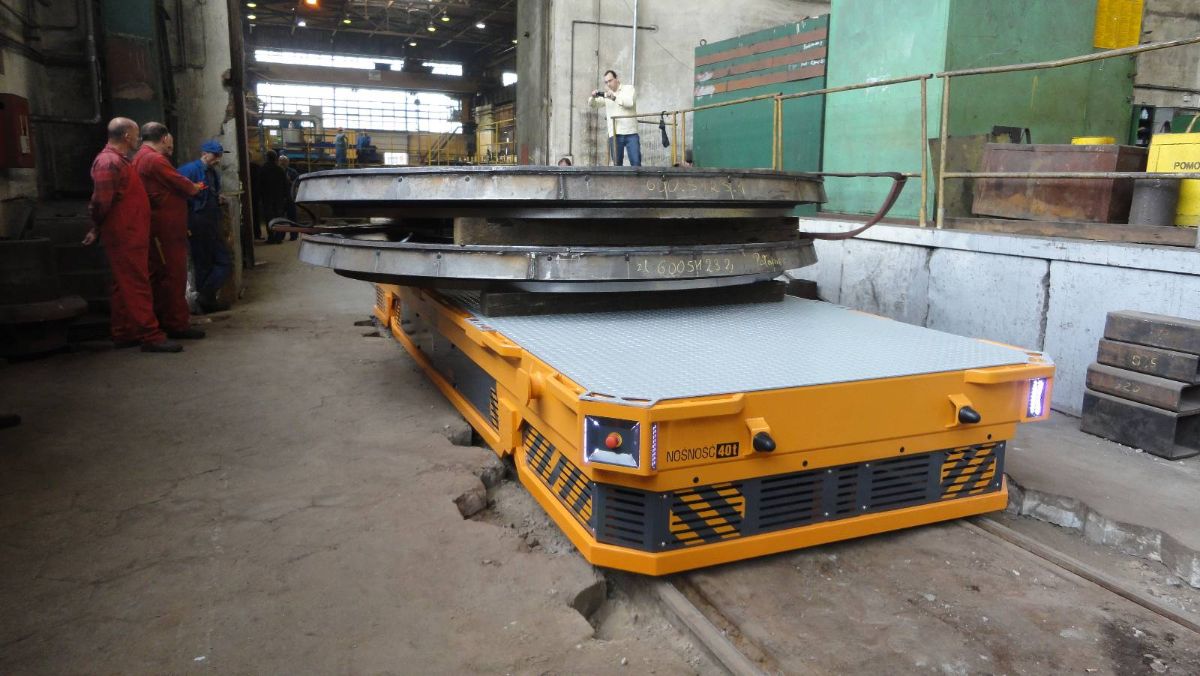

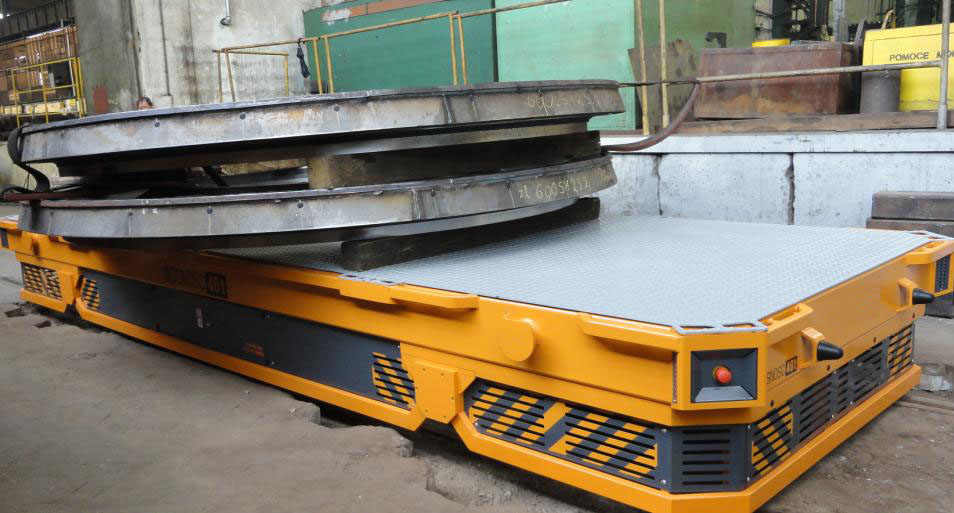

Samohybné pracovní plošiny se vyrábí od 10 do 40 tun nosnosti ve standardním provedení. Na přání zákazníka je možné tyto plošiny vyrobit až do 300 tun nosnosti. Používají se jako montážní stoly, převážecí vozy, manipulační plošiny, které se mohou chovat jako vozík a lokomotiva současně. Dále se využívají jako převážecí soupravy mezi halami, polohovaný a automatický transport mezi pracovišti a mnoho dalších aplikací. Výhoda je jednoduchost transportu nezávislém na vnějším zdroji energie. Nevýhoda pravidelné nabíjení baterie. Naší prioritou je uživatelský komfort a bezpečnost. Z těchto důvodů se dimenzují baterie na odjeté metry nikoliv kapacitu. Nejvíce se vozy využívají jako mezioperační doprava těžkých těles.

Vyráběné modely

Akumulátorové vozy se vyrábí v následujících modelech. Tuto řadu je možné libovolně rozšířit dle požadavků zákazníka.

TYPNOSNOST [T]STANDARTNÍ VELIKOST PLATFORMY [MM] ŠÍŘKA X DÉLKAROZCHOD [MM]
AV 10, 15 2000 x 3000, 3500
2000 x 4000, 5000, 6000
1435
1435
AV 20, 30, 40, 50 2000 x 3000, 3500
2000 x 4000, 5000, 6000, 8000
3000 x 6000
1435
1435
1435

Technický popis

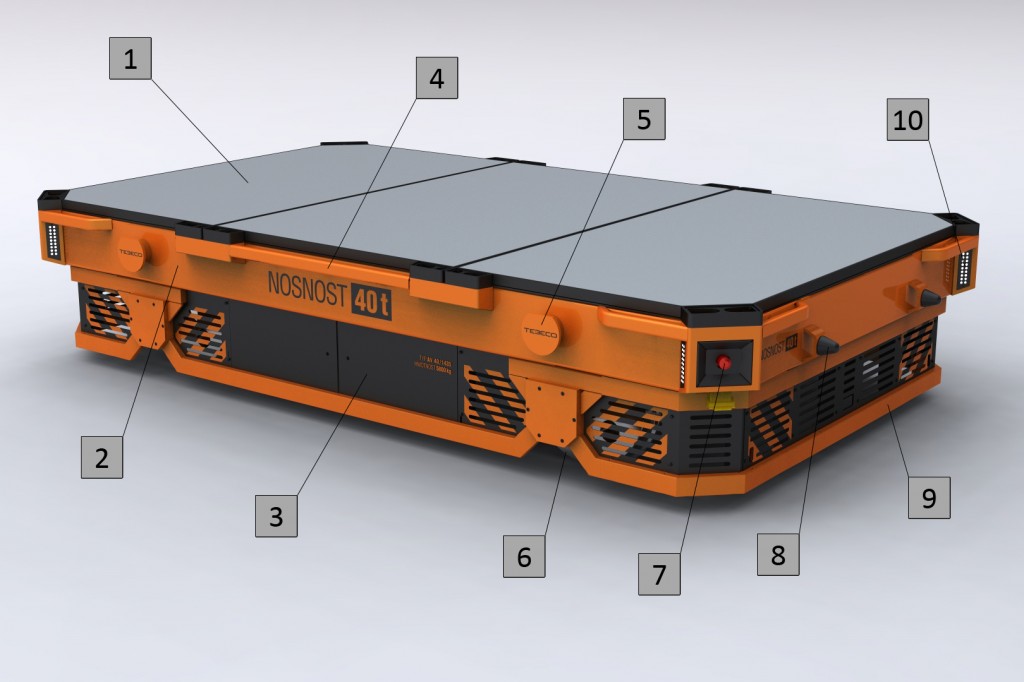

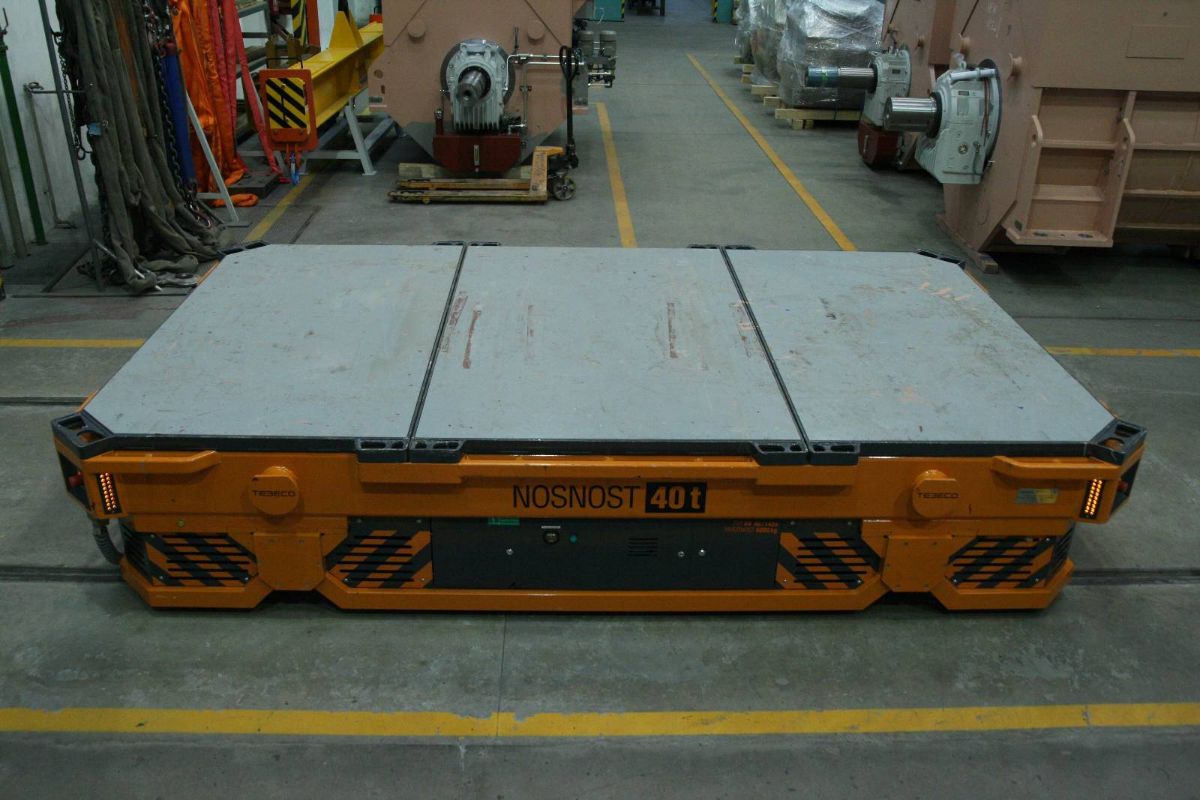

Obrázek technického popisu

  1. Podlahové desky – plywood s gumovým povrchem

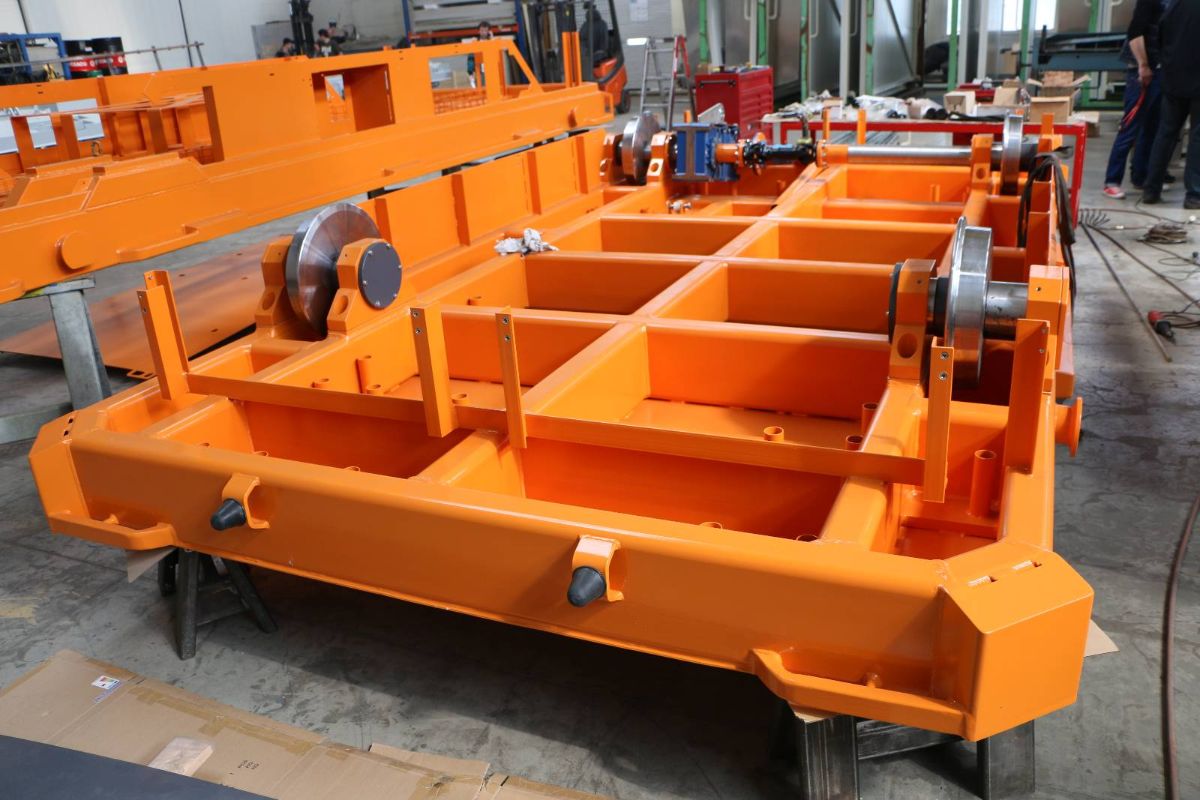

  2. Rám
  3. Krycí dveře rozvaděče
  4. Úchytné body pro náklad

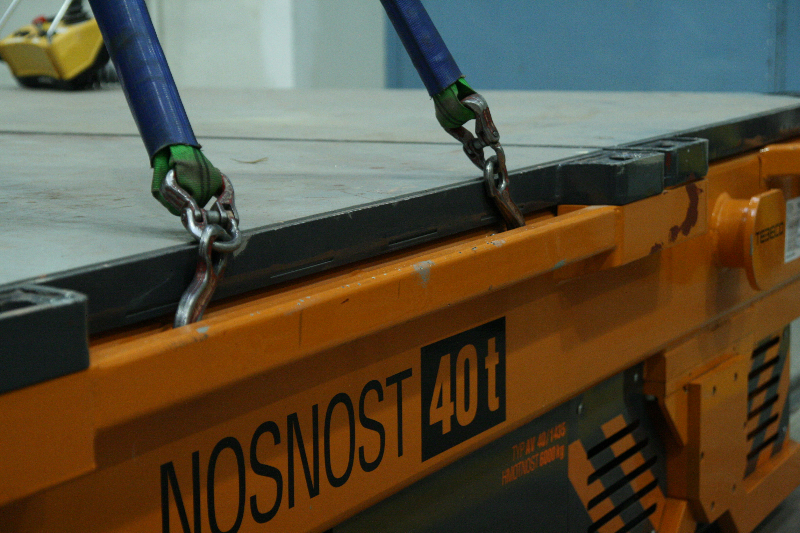

  5. Úchytné body pro zvedání a transport vozu

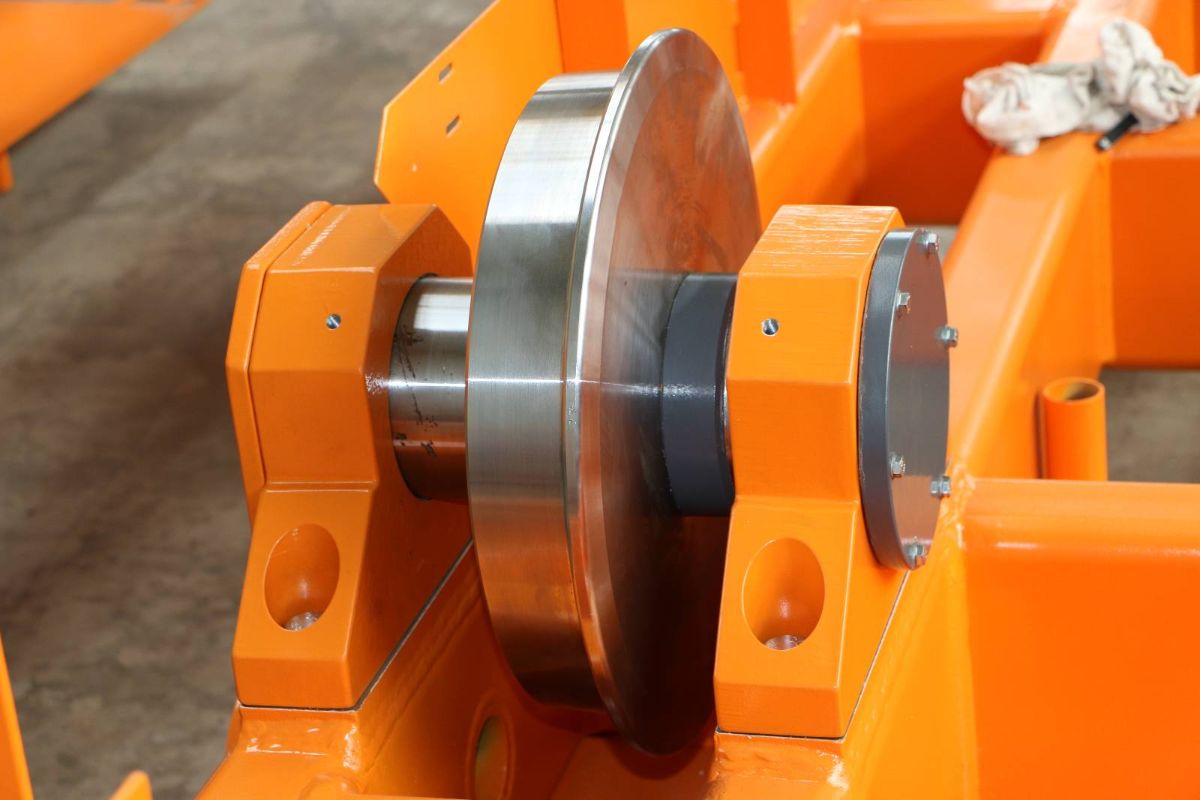

  6. Náprava

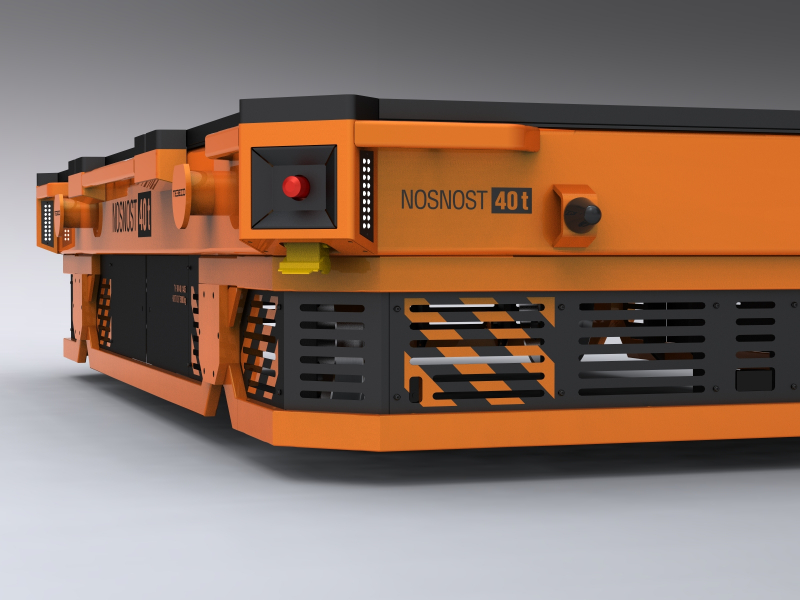

  7. Total-Stop tlačítka
  8. Gumové dorazy
  9. Ochranné rámy dokola vozu
  10. Světelná a zvuková signalizace

Každý vůz vybaven akumulátorem, který podléhá sadou norem platných v EU a Rusku. Pokud je zákazník mimo tyto teritoria řeší se záležitost individuálně. Základní technický popis můžeme vidět na obr.2. Každý vůz je z hlediska bezpečnosti vybaven pasivní a aktivní sadou prvků.

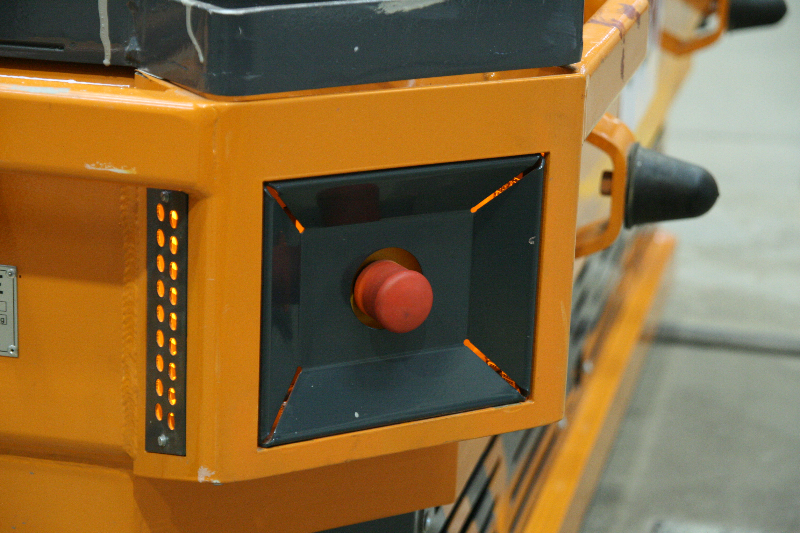

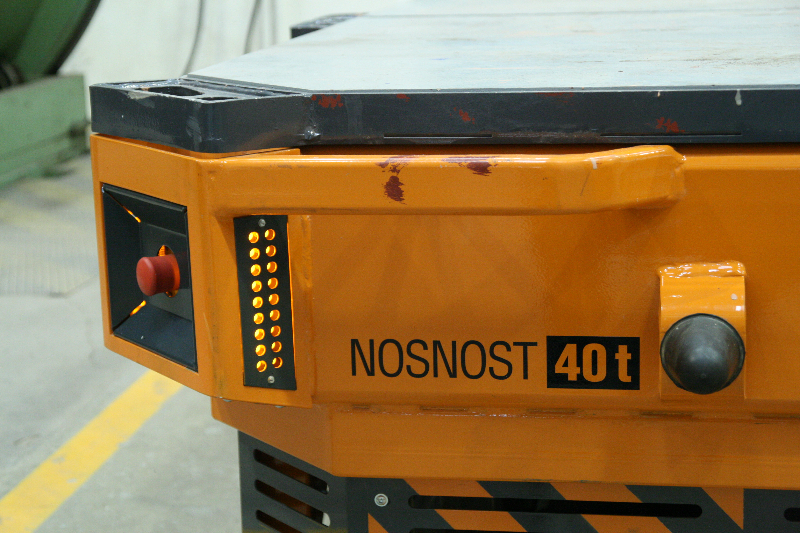

Aktivní sada prvků jsou bezpečnostní čidla, která zastaví vůz v případě detekce možné kolize a 4 TOTAL-STOP tlačítka umístěná v rozích vozu. Při jejím stisknutí dojde k nouzovému rychlému zastavení stroje. Pasivní sada prvků jako je LED osvětlení, ochranné rámy kolem vozu a barevné rozlišení částí vozu přispívají ke zvýšení bezpečnosti provozu.

Povrchová úprava je dvousložková polyuretanová barva. Podvozek není odpružený z důvodu manipulační rychlosti "35m/min". Pro nosnosti nad 50tun je nutné využít vahadlových náprav pro rovnoměrné rozložení sil podvozku na kolej. Konstruktéři vývojového oddělení garantují všechny parametry zařízení, platných dle aktuálních norem EU a Rusku. V případě prodeje do jiných teritorií se ve spolupráci s TUV SUD plnění aktuální normy pro danou zemi. Součástí dodávky je manuál v příslušném jazyce včetně prohlášení o shodě.

Technické parametry

PARAMETRHODNOTA
Délka [mm] Viz tabulka vyráběných modelů
Šířka [mm] Viz tabulka vyráběných modelů
Výška [mm] Od 500 do 720
Rozchod [mm] 1435, 1520
Povrchová úprava PUR barva
Horní podlážka Plech, plywood potažený gumou
Příslušenství I Otočný stůl, aretovací čepy pro zakládání břemen, oje, klanice
Příslušenství II Čipová čtečka, dálkové ovládání, LED světla, bezpečnostní antikolizní čidla, indukční čidla pro zastavení stroje v koncových pozicích, automatická jízda
Příslušenství III Wifi modul baterie, profukování elektrolytu u olověných baterií nebo gelové bezúdržbové baterie
Příslušenství IV Deblokace čidel, houkačka

Přednosti

  • snadná manipulace a jednoduché ovládání
  • mikropojezdy zajišťují minimální pojezd pro pozicování pod jeřábem
  • plynulé rozjezdy a brždění
  • spolupráce s předními výrobci garantuje vysokou životnost užívaných komponentů
  • nízké provozní náklady
  • bezdúdržbové baterie
  • vysoká výdž baterií v provozu
  • vysoká bezpečnost – aktivní a pasivní
  • možnost úpravy plošiny na míru zákazníkovi
  • minimální plocha pro rozložení břemene
  • tuhá konstrukce

Certifikace a dokumentace

  • Prohlášení o shodě
  • Garanční karta
  • Manuál pro údržbu a obsluhu

Všechny vozy jsou navrhovány podle platných norem EU.

Příslušenství

  • Mechanické
    • Oje

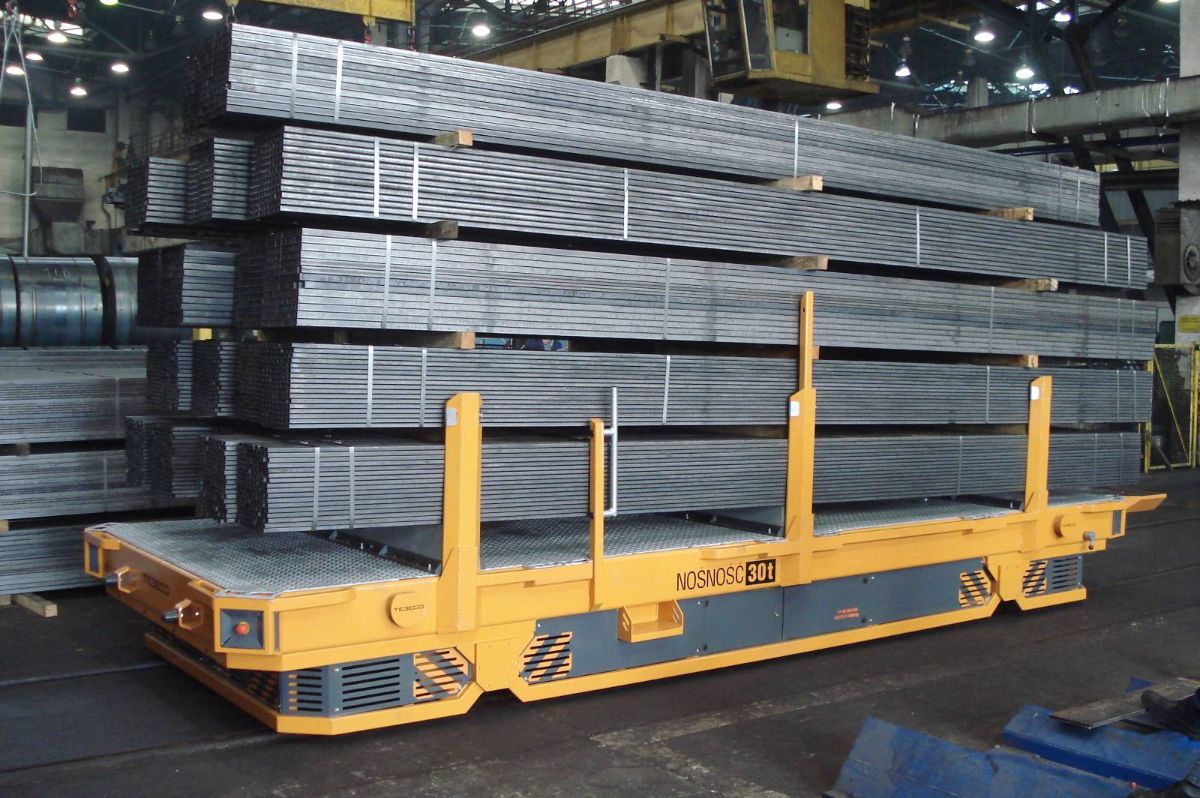

    • Klanice
    • Aretovací čepy pro přesné zakládání břemene
    • Otočný stůl
    • Protiskluzová podlážka
    • Zvedací horní plošina
    • Zakládací přípravky např. pro cívky
  • Elektro a baterie
    • Deblokace čidel
    • Houkačka
    • Wifi modul baterie
    • Profukování elektrolytu u olověných baterií
    • Gelové baterie
    • Tandemové řízení 2 vozů současně
  • Bezpečnostní

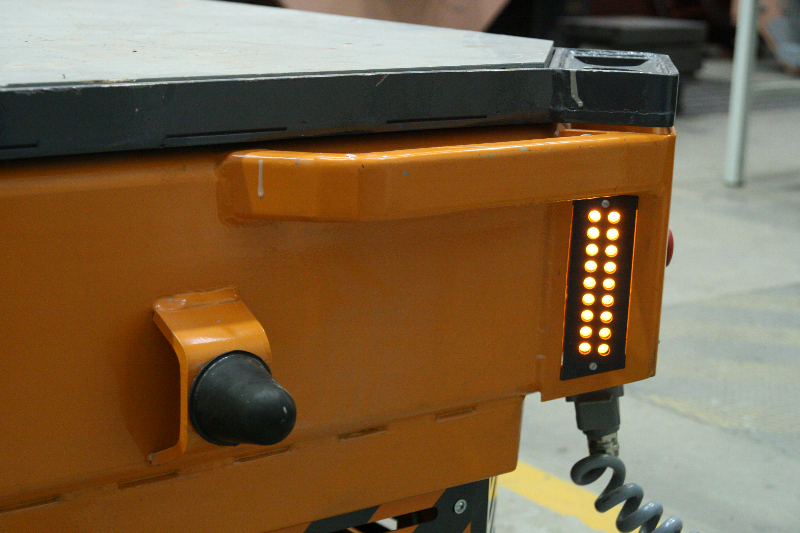

    • LED bezpěčnostní světla
    • Čipová čtečka

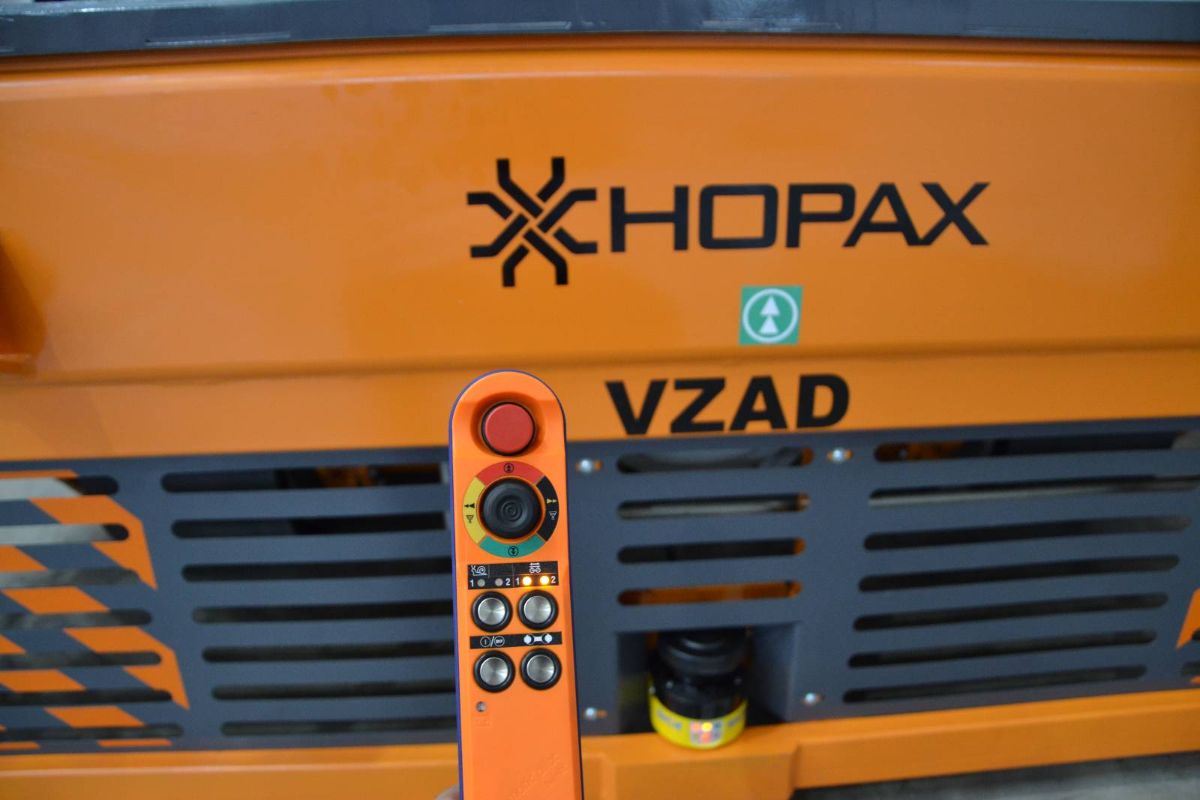

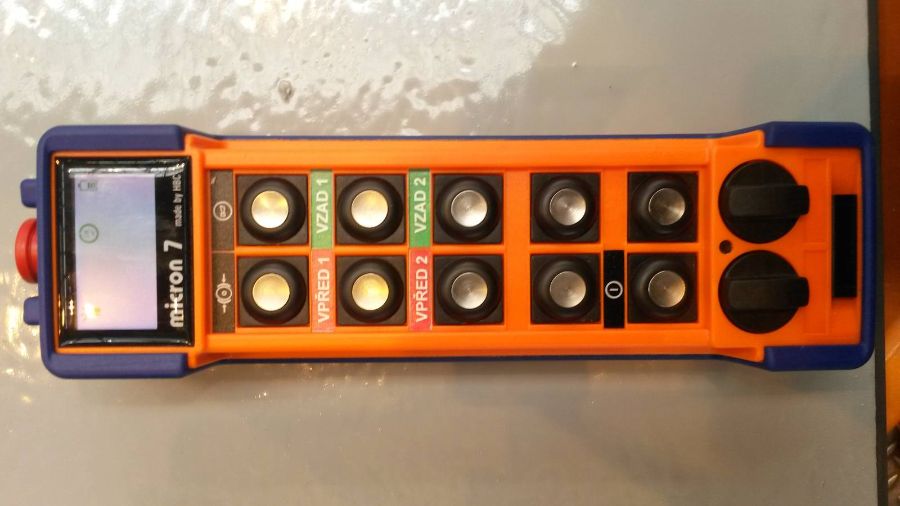

    • Dálkového ovládání a spouštění vozu
    • Bezpečnostní čidla
    • Indukční čidla pro zastavení stroje v koncových pozicích
    • Bezpečnostní antikolizní senzory
