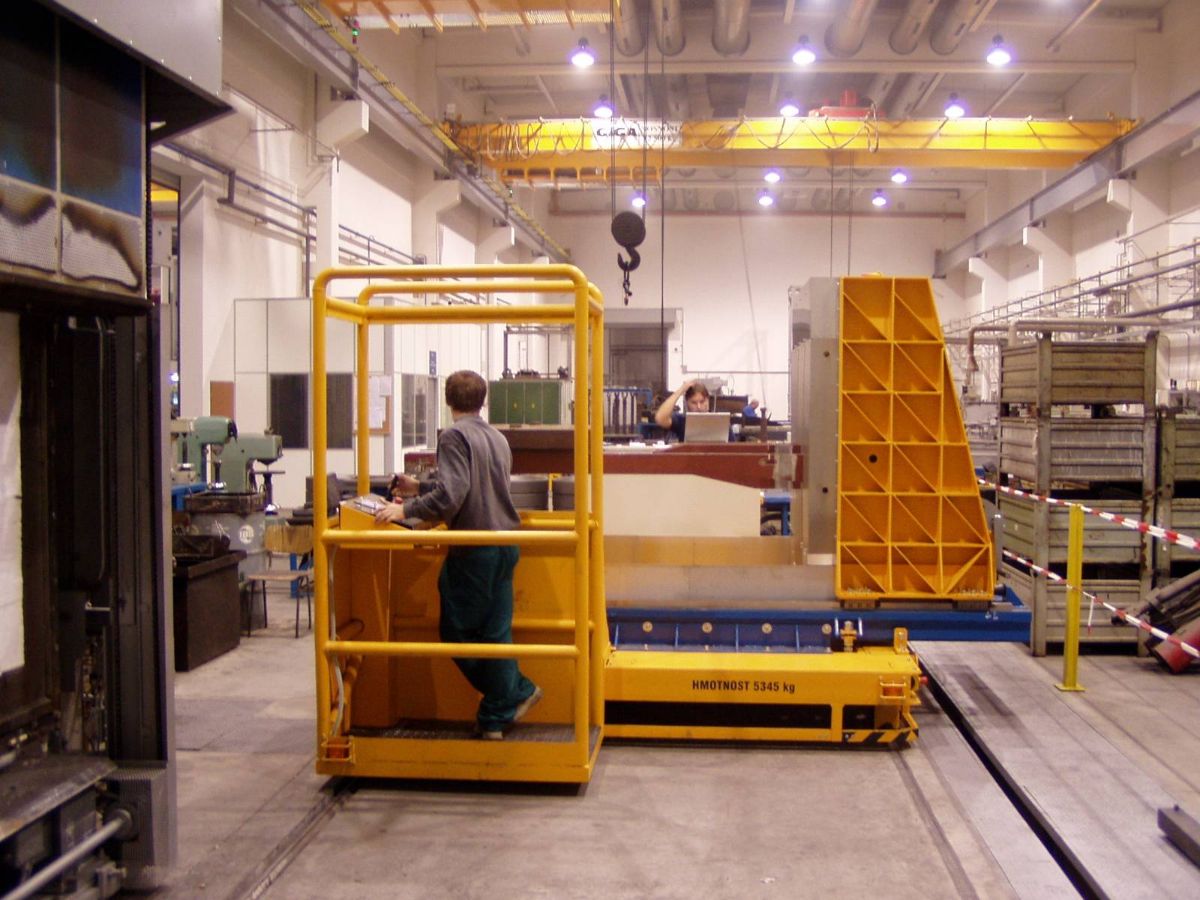

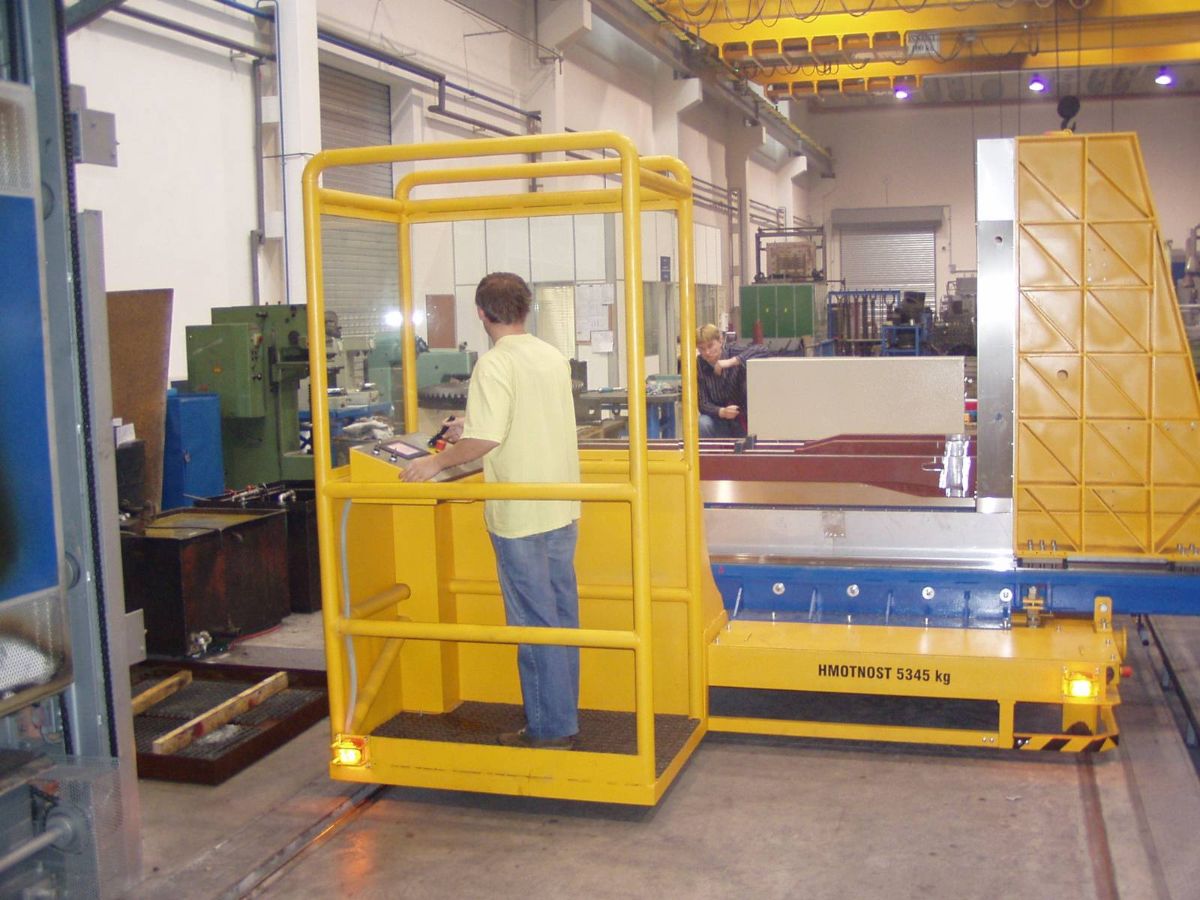

EV - trolejový kolejový vůz

EV - trolejový kolejový vůz

Oblast využití

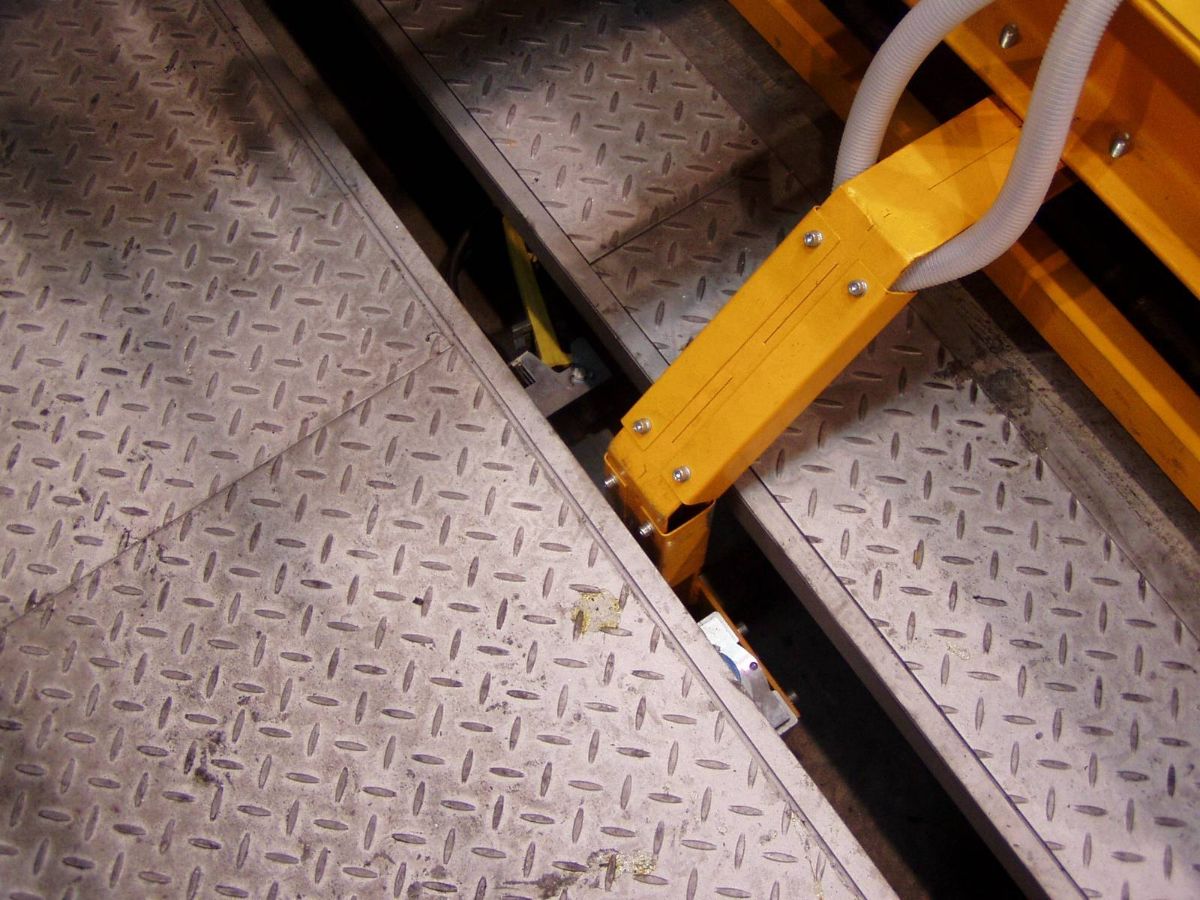

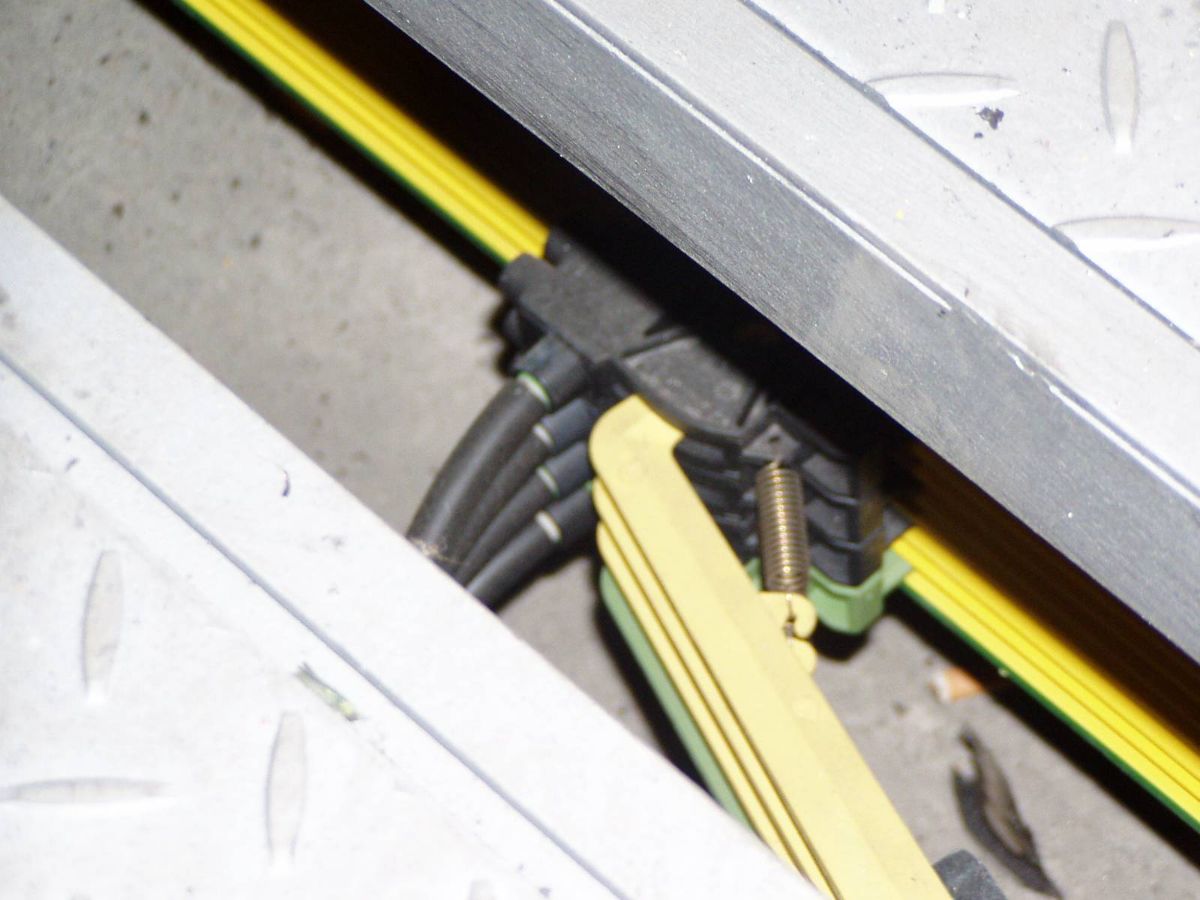

Tento způsob transportu se většinou vidí u vyšších tonáží nebo u procesů 3-směnného provozu, kde není čas dobíjet baterii. Nejčastěji využívaný v kolejové variantě při přejezdu mezi operačními pracovišti. Vozy jsou napájeny vozy jsou napájeny trolejí v podlaze. Trolej je zabudovaná v podlahovém kanálu. Výhoda je 100 procentní využití vozu. Nevýhoda je vyjíždění ven. Zanášení napájecího kanálu tvoří určité problémy se spolehlivostí. Velmi problematické je také řešení křižovatek.

Vyráběné modely

Akumulátorové vozy se vyrábí v následujících modelech. Tuto řadu je možné libovolně rozšířit dle požadavků zákazníka.

TYPNOSNOST [T]STANDARTNÍ VELIKOST PLATFORMY [MM] ŠÍŘKA X DÉLKAROZCHOD [MM]
EV 10 2000 x 4000
2000 x 5000
2000 x 6000
1435
1435
EV 20, 30, 40, 50 2000 x 4000
2000 x 5000
2000 x 6000
1435
1435
1435

Technický popis

Obrázek technického popisu

  1. Podlahové desky – plywood s gumovým povrchem
  2. Rám
  3. Krycí dveře rozvaděče
  4. Úchytné body pro náklad
  5. Úchytné body pro zvedání a transport vozu

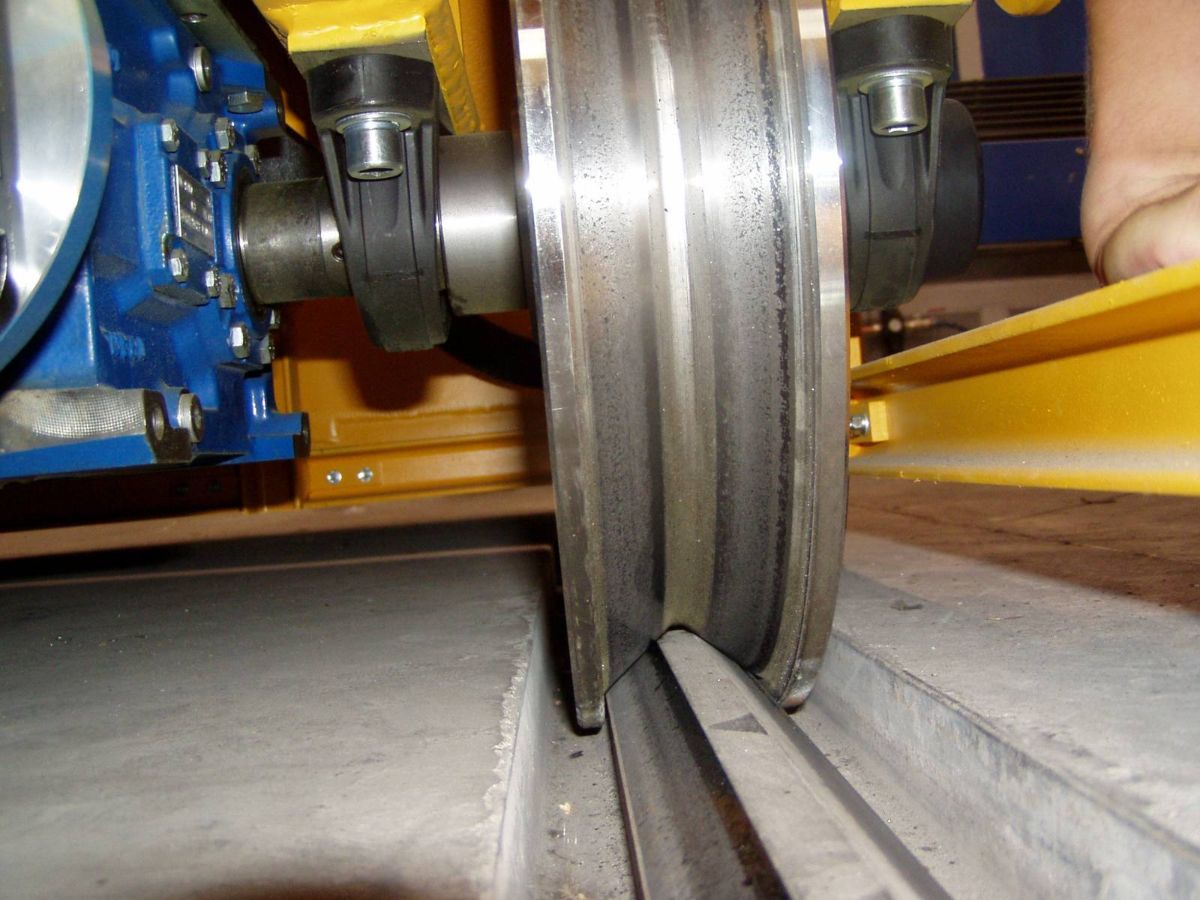

  6. Náprava
  7. Total-Stop tlačítka
  8. Gumové dorazy
  9. Ochranné rámy dokola vozu
  10. Světelná a zvuková signalizace

Aktivní sada prvků jsou bezpečnostní čidla, která zastaví vůz v případě detekce možné kolize a 4 TOTAL-STOP tlačítek umístěných v rozích vozu. Při jejím stisknutí dojde k nouzovému rychlému zastavení stroje. Pasivní sada prvků jako je LED osvětlení, ochranné rámy kolem vozu a barevné rozlišení částí vozu přispívají ke zvýšení bezpečnosti provozu.

Povrchová úprava je dvousložková polyuretanová barva. Konstruktéři vývojového oddělení garantují všechny parametry zařízení, platných dle aktuálních norem EU a Rusku. V případě prodeje do jiných teritorií se ve spolupráci s TUV SUD plnění aktuální normy pro danou zemi. Součástí dodávky je manuál v příslušném jazyce včetně prohlášení o shodě.

Technické parametry

PARAMETRHODNOTA
Délka [mm] Viz tabulka vyráběných modelů
Šířka [mm] Viz tabulka vyráběných modelů
Výška [mm] Od 350 do 800
Povrchová úprava PUR barva, šamot pro vysoké teploty
Horní podlážka Plech, plywood potažený gumou
Příslušenství I Parkovací brzda, otočný stůl, aretovací čepy pro zakládání břemen, klanice, ručně zvedaná horní plošina
Příslušenství II Čipová čtečka, dálkové ovládání, LED světla, bezpečnostní čidla
Příslušenství III Wifi modul baterie, profukování elektrolytu u olověných baterií nebo gelové bezúdržbové baterie

Přednosti

  • snadná manipulace a jednoduché ovládání parkovací brzdy
  • vysoká životnost dílů
  • nízké provozní náklady
  • minimální rozložení břemene
  • tuhá konstrukce

Certifikace a dokumentace

  • Prohlášení o shodě
  • Garanční karta
  • Manuál pro údržbu a obsluhu

Všechny vozy jsou navrhovány podle platných norem EU.

Příslušenství

  • Mechanické
    • Oje
    • Klanice
    • Aretovací čepy pro přesné zakládání břemene
    • Otočný stůl
    • Protiskluzová podlážka
    • Zvedací horní plošina
  • Elektro
    • Deblokace čidel
    • Houkačka
    • Tandemové řízení 2 vozů současně
  • Bezpečnostní
    • LED bezpěčnostní světla
    • Čipová čtečka
    • Dálkového ovládání a spouštění vozu
    • Bezpečnostní čidla
