AVT - pneumatické lokomotivy a vozíky do výbušného prostředí

Oblast využití

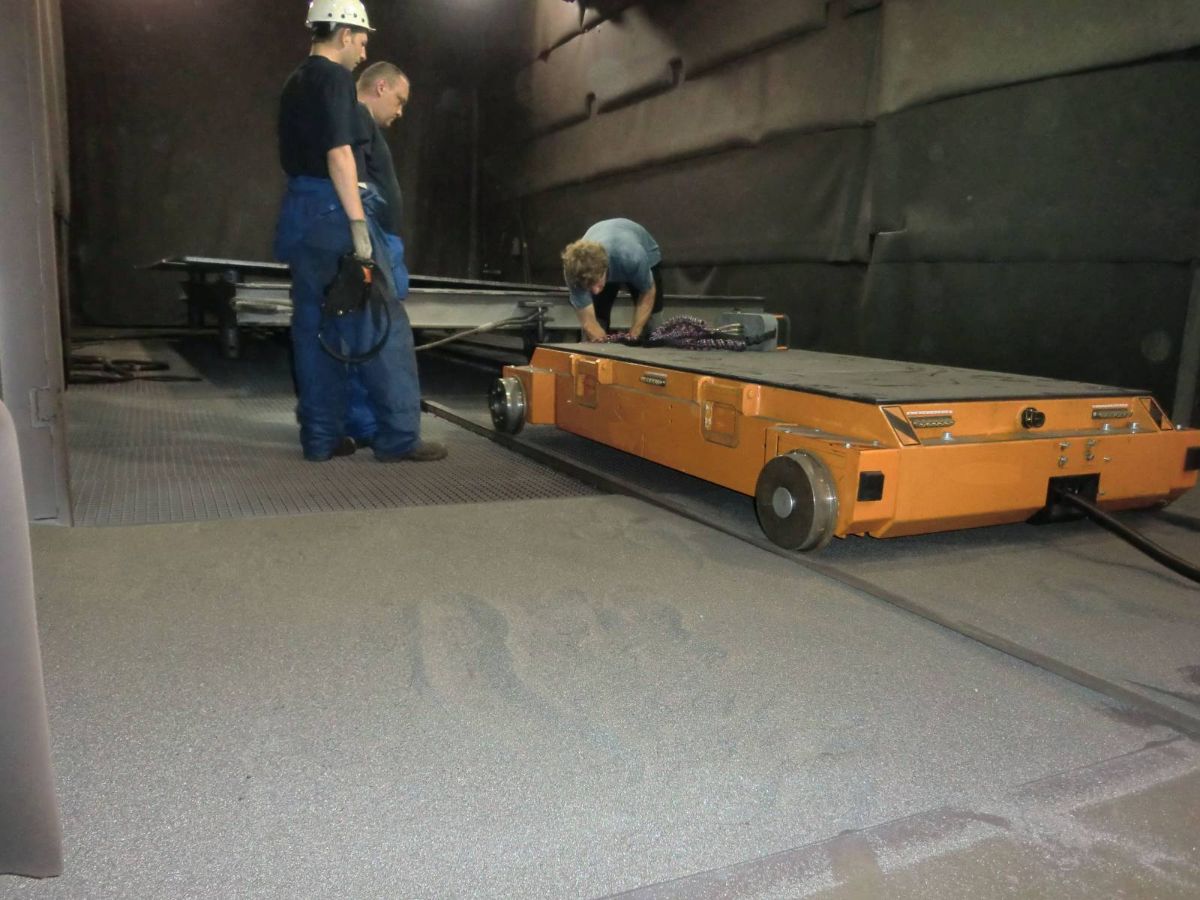

Pneumatické lokomotivy mají za úkol vozit, tlačit nebo táhnout tělesa v prostředích s výbušným faktorem ATEX II do 40t nosnosti. Nejčastěji je vídáme v lakovnách a pískovnách při zavážení těžkých těles. Vozy mají vlastní pneumatický napájecí pohon.

Vyráběné modely

Trolejové kolejové vozy se vyrábí v následujících modelech. Tuto řadu je možné libovolně rozšířit dle požadavků zákazníka.

TYP	NOSNOST [T]	STANDARTNÍ VELIKOST PLATFORMY [MM] ŠÍŘKA X DÉLKA	ROZCHOD [MM]
AVT	20, 30, 40	1450 x 2500 ve variantě lokomotiva 2000 x 3000, 3500 2000 x 4000, 5000, 6000 3000 x 6000	1435

Technický popis

1. Podlahové plechové desky – závaží
2. Rám

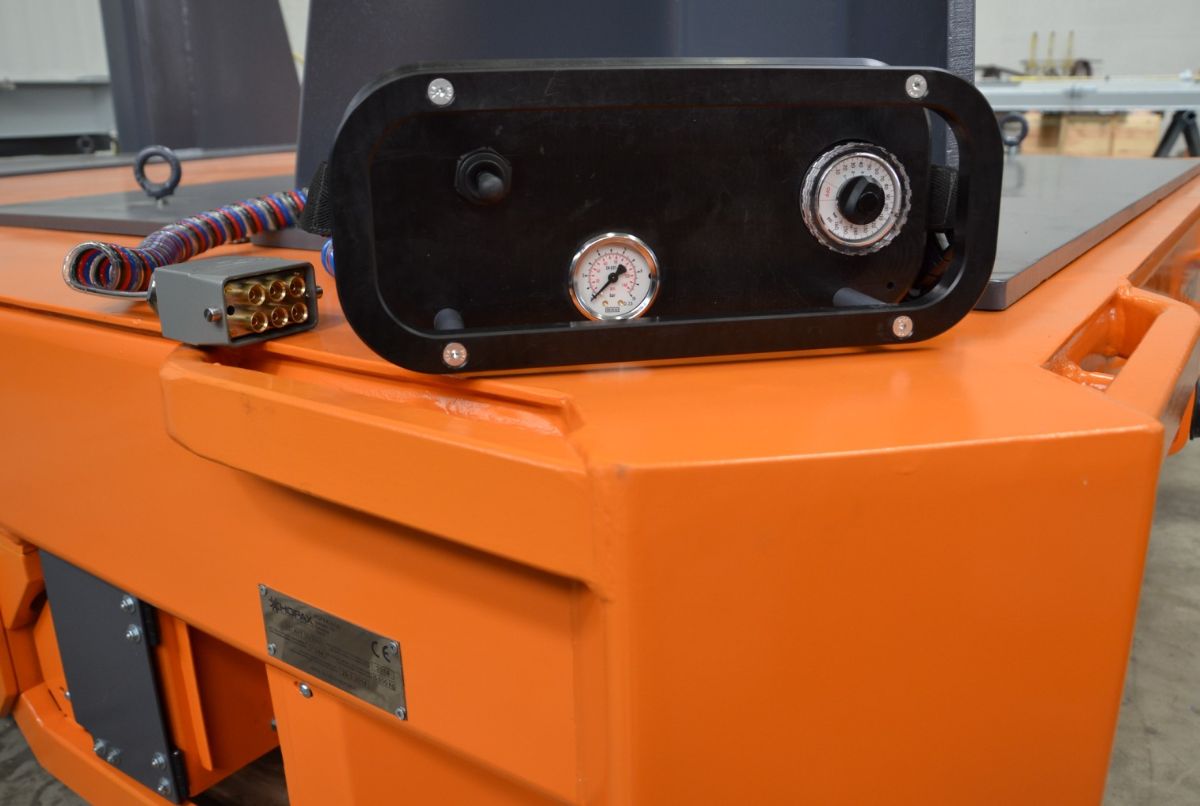

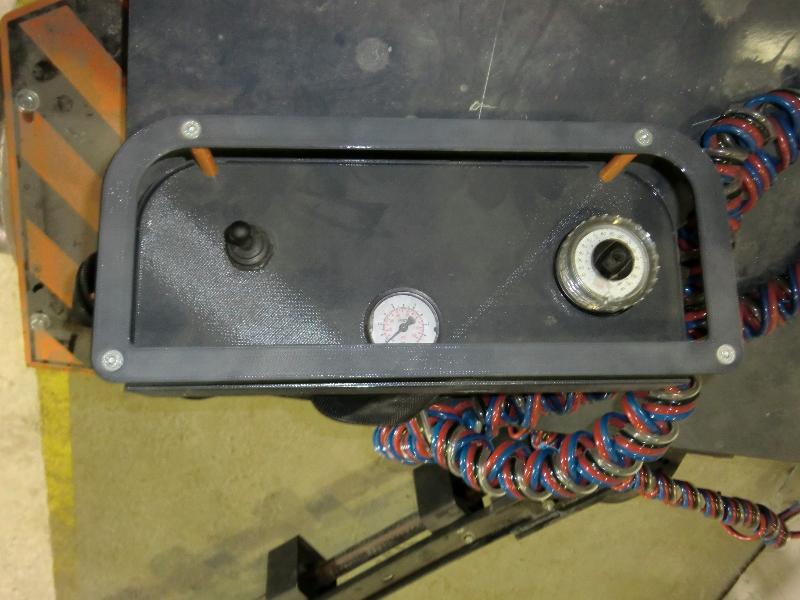

3. Připojovací místo pneumatického dálkového ovládání
4. Náprava

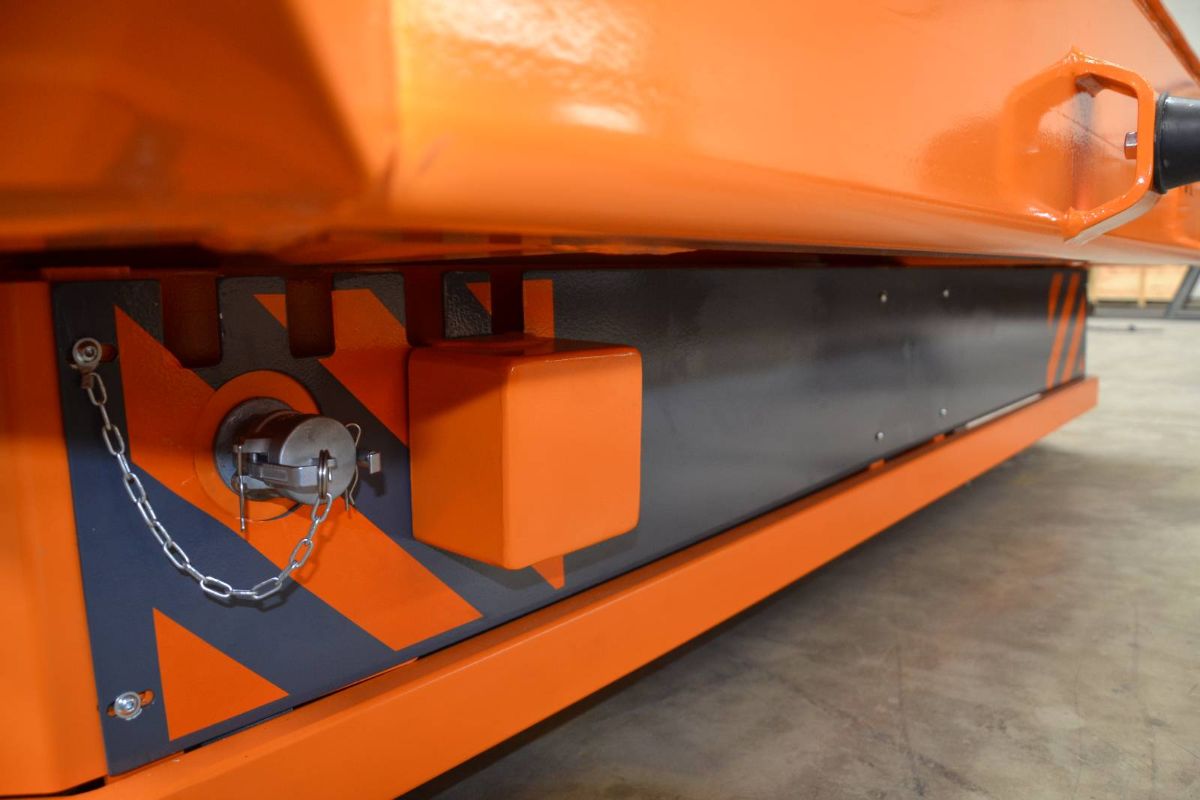

5. Připojovací místo pneumatického dálkového ovládání
6. Záchytná ruka pro fixaci druhého vozíku
7. Dorazy

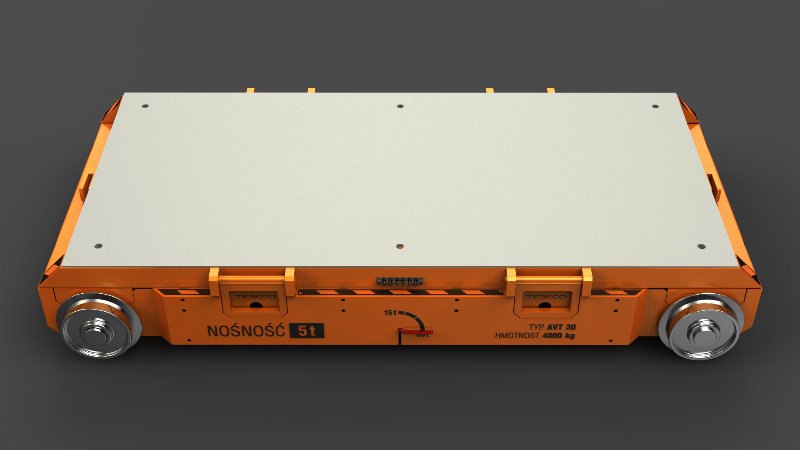

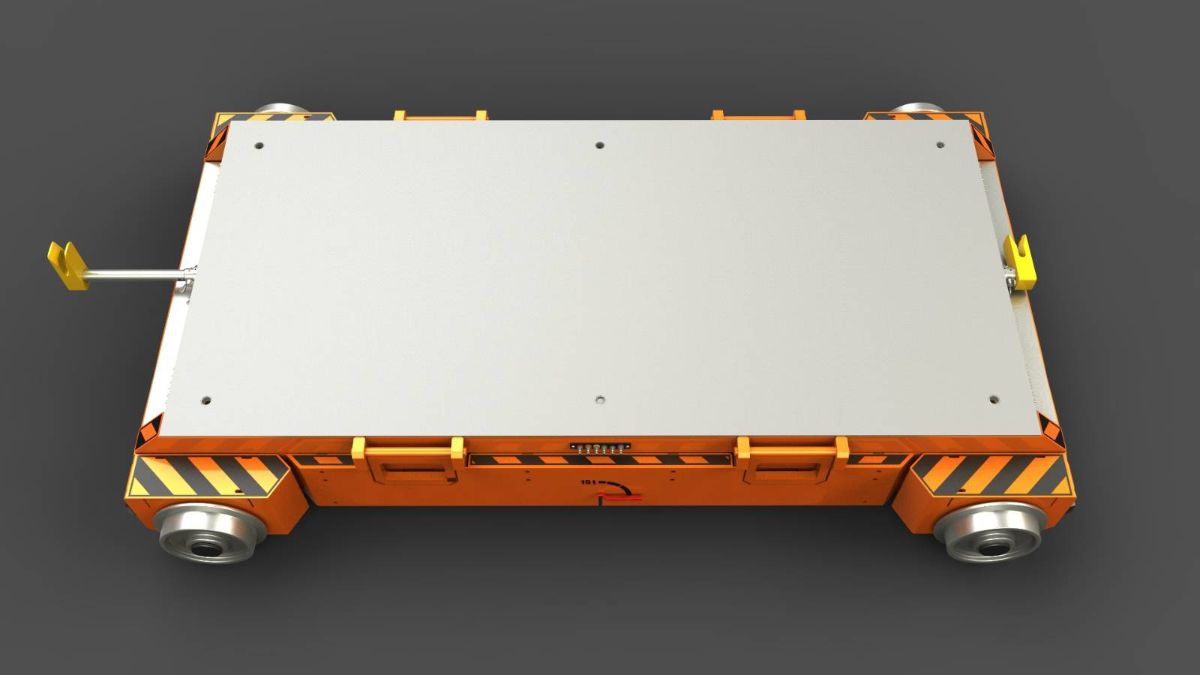

Základní technický popis můžeme vidět na obrázku. Každý vůz je z hlediska bezpečnosti vybaven pasivní sadou prvků.

Pasivní sada prvků jako jsou ochranné rámy kolem vozu a barevné rozlišení částí vozu přispívají ke zvýšení bezpečnosti provozu.

Technické parametry

PARAMETR	HODNOTA
Délka [mm]	Viz tabulka vyráběných modelů
Šířka [mm]	Viz tabulka vyráběných modelů
Výška [mm]	Od 350 do 720
Rozchod [mm]	1435
Povrchová úprava	PUR barva
Horní podlážka	Plech, plywood potažený gumou
Příslušenství I	Aretační body, klanice
Příslušenství II	Buben s odvíjeným kabelem

Přednosti

• snadná manipulace a jednoduché ovládání
• spolupráce s předními výrobci garantuje vysokou životnost užívaných komponent
• vysoká bezpečnost
• možnost úpravy plošiny na míru zákazníkovi
• minimální rozložení břemene
• tuhá konstrukce

Certifikace a dokumentace

• Prohlášení o shodě
• Garanční karta
• Manuál pro údržbu a obsluhu

Všechny vozy jsou navrhovány podle platných norem EU.

Příslušenství

• Mechanické
  • aretační body
  • klanice
  • odvíjecí buben s hadicí
  • možnost integrovat buben do vozíku
